Д-10. Первый этап укладки: проверка наличия, исправности частей основного парашюта и подготовка их к укладке

Вытянуть десантную систему на всю длину и опустить кромку купола на всю длину ткани (рис. 1).

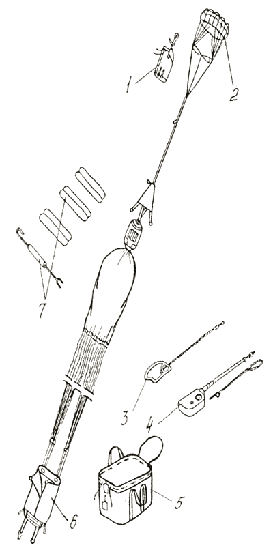

Рис. 1. Подготовка к укладке:
1 — камера стабилизирующего парашюта; 2 — парашют стабилизирующий; 3 — звено ручного раскрытия; 4 — парашютный прибор; 5 — сумка переносная; 6 — ранец; 7 — принадлежности

Положить камеру стабилизирующего парашюта около его вершины, а звено ручного раскрытия, переносную сумку, прибор ППК-У-165А-Д или АД-ЗУ-Д-165 разместить у ранца. Разместить принадлежности (вилку с крючком и грузики) у нижней кромки купола основного парашюта.

Произвести осмотр десантной системы в следующем порядке:

1. камера стабилизирующего парашюта;
2. стабилизирующий парашют;
3. камера основного парашюта;
4. основной парашют;
5. подвесная система с расчековочным устройством;
6. ранец с гибким шлангом, двухконусным замком и креплением запасного парашюта;
7. звено ручного раскрытия;
8. переносная сумка;
9. прибор ППК-У-165А-Д или АД-ЗУ-Д-165 и серьга.

Осмотреть камеру стабилизирующего парашюта, проверить, не повреждены ли ткань камеры, предохранитель, карабин, не разрушены ли строчки пришивки лент с кольцами и ленты с карабином.

Осмотреть купол стабилизирующего парашюта, проверить, нет ли порывов ткани купола, строп, вытяжного устройства, каркасных лент, не нарушены ли строчки пришивки строп.

Проверить стабилизатор и звено: нет ли порывов ткани стабилизатора, лент, нашитых по краям стабилизатора и образующих звено, не нарушены ли строчки на звене, не нарушены ли строчки пришивки лент с кольцами, петли для крепления шнура включения парашютного прибора, нет ли потертостей с нарушением нитей силовых лент и ленты зачековки, а также заусенцев и коррозии на пряжках силовых лент.

Проверить наличие закрепки на петле звена в узле соединения уздечек купола основного парашюта и его камеры, а также на ленте зачековки.

Осмотреть камеру основного парашюта, проверить, нет ли повреждения ткани основы камеры, сот, фартука, нижнего основания камеры, стянутого эластичным кольцом, лент, образующих уздечку, порывов строчек.

Проверить резиновые соты и люверсы. В случае разрыва резиновых сот снять и заменить их новыми.

Осмотреть основной парашют, разложить его так, чтобы полотнище с маркировкой находилось сверху.

Прикрепить вершину купола основного парашюта за уздечку к костылю, удерживающему торец укладочного полотнища или к торцу стола.

Осмотреть на просвет полотнища купола по всей поверхности, приподнимая их и передвигаясь от кромки к вершине. При этом проверить, нет ли порывов строчек и ткани купола.

Разобрать стропы, положить плотно одну к другой и натянуть. Осмотреть со всех сторон все стропы, начиная от нижней кромки и петель до пряжек-полуколец подвесной системы, прокатывая их ладонями рук. При обнаружении петлявости на стропах заправить ее под оплетку стропы при помощи иглы при равномерном натяжении стропы.

Осмотреть стропы управления и проверить, нет ли нарушений зигзаг-строчки в местах пришивки строп управления к стропам основного парашюта. Осмотреть подвесную систему с расчековочным устройством, проверить ее металлические детали: карабины и их пружины, пряжки-полукольца, кольца, пряжки изогнутые и другие пряжки, скобы крепления запасного парашюта, шпильку расчековочного устройства — нет ли на них коррозии и других повреждений.

Проверить наличие и целость шнуров-блокировок свободных концов, стренг управления, расчековочного устройства, а также нет ли порывов лент, образующих кармашки для шариков, порывов лент и строчек подвесной системы, звена и исправность кармана звена ручного раскрытия.

Осмотреть ранец с гибким шлангом, двухконусным замком и креплением запасного парашюта. Особенно тщательно осмотреть двухконусный замок, нет ли на нем вмятин, зазубрин, коррозии, грязи, свободно ли вращается затвор, не качаются ли конусы замка.

Не допускать к эксплуатации ранец с замком, у которого имеются вмятины корпуса, туго вращается затвор или качаются конусы.

При обнаружении загрязнений двухконусного замка грязь и пыль удалить сухой чистой тряпкой, при этом особенно тщательно прочистить корпус замка.

Осмотреть тщательно другие металлические детали ранца: кольца, пряжки, кнопки.

Проверить исправность гибкого шланга, крепление его к ранцу, пришивку регулирующих лент и петель крепления подвесной системы ко дну ранца, лент подтяга нижней части ранца, а также кармана прибора, проверить, не повреждены ли ткань и ленты ранца, а также резиновые соты. Проверить исправность ранцевых карабинов, лент крепления запасного парашюта. Проверить наличие и крепление ручки на правом клапане.

Осмотреть звено ручного раскрытия, проверить, нет ли нарушений целостности нитей троса, опайки оплетки петли, раздвижки или обрывов витков в оплетке петли, не нарушена ли полиэтиленовая оболочка троса, надежна ли заделка ограничителя троса.

Выправить обнаруженные резкие перегибы троса по всей его длине. При невозможности выправить трос, при нарушении опайки или при раздвижке витков оплетки, при нарушении опайки и заделки ограничителя, при порывах нитей троса с нарушением полиэтиленовой оболочки, а также самой оболочки троса или отсутствии окраски, заменить звено ручного раскрытия.

Осмотреть переносную сумку, проверить, нет ли пятен неизвестного происхождения и порывов, а также проверить наличие и исправность стягивающего шнура.

Осмотреть прибор ППК-У-165А-Д или АД-ЗУ-Д-165 и серьгу и произвести проверку прибора ППК-У-165А-Д или АД-ЗУ-Д-165 согласно техническому описанию и инструкции по эксплуатации на них (рис. 2) — прибор должен иметь шланг длиной 0,165 м, амортизатор на тросе, петлю длиной 0,019 м и шнур включения прибора длиной 0,36 м с гибкой шпилькой. Проверить серьгу для присоединения петли прибора к двухконусному замку на отсутствие забоин и деформаций.

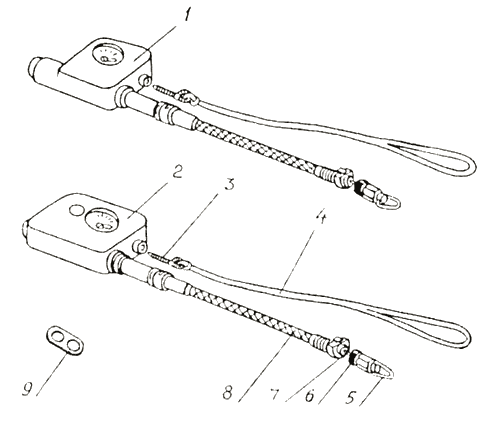

Рис. 2. Приборы АД-ЗУ-Д-165 и ППК-У-165А-Д:
1 — корпус прибора АД-ЗУ-Д-165; 2 — корпус прибора ППК-У-165А-Д; 3 — шпилька гибкая; 4 — шнур включения прибора; 5 — петля прибора; 6 — амортизатор; 7 — трос; 8 — шланг прибора; 9 — серьга

Осуществить монтаж звена ручного раскрытия, подсоединение к наспинно-плечевым обхватам пряжек с зубцами, монтаж регулирующих лент и укладка шариков в кармашки в следующей последовательности:

• положить ранец подвесной системой кверху (рис. 3);
• закрепить пряжки с зубцами на наспинно-плечевых обхватах подвесной системы;
• приподнять зубчатую перемычку пряжки, завести в пряжку сложенный вдвое по линии метки наспинно-плечевой обхват и петлю, нашитую на наспинно-плечевом обхвате, зубчатую перемычку завести в эту петлю и в петлю, образованную наспинно-плечевым обхватом так, чтобы незакрепленная часть зубчатой перемычки была направлена внутрь подвесной системы (рис. 3, А);
• установить перемычку на рамку пряжки и расправить наспинно-плечевой обхват и ленту пряжки так, чтобы метка была над зубчатой перемычкой (рис. 3, Б);
• отстегнуть автокнопки клапана двухконусного замка, а клапан отогнуть;
• вставить в шланг, закрепленный одним концом на ранце, а другим на подвесной системе, трос звена ручного раскрытия, а кольцо звена ручного раскрытия вложить в карман на подвесной системе (рис. 3, В);
• продеть в пряжки на подвесной системе регулирующие ленты (рис. 3, Г);
• шарики стренг управления вставить в кармашки на свободных концах подвесной системы (рис. 3, Д).

При применении парашютной системы с использованием переката свободных концов подвесной системы шнуры-блокировки свободных концов снять. Для этого аккуратно распороть закрепки концов шнура, развязать узлы и удалить шнуры-блокировки. При последующих применениях десантной системы без использования переката свободных концов необходимо установить шнуры-блокировки. Для этого на свободных концах у изогнутых пряжек вставить шнуры-блокировки (рис.3, Д). Концы шнуров-блокировок связать прямым тройным узлом, а на оставшихся концах шнуров-блокировок поставить закрепки. В случае утери шнуров-блокировок использовать любой капроновый шнур длиной 0,22 м.

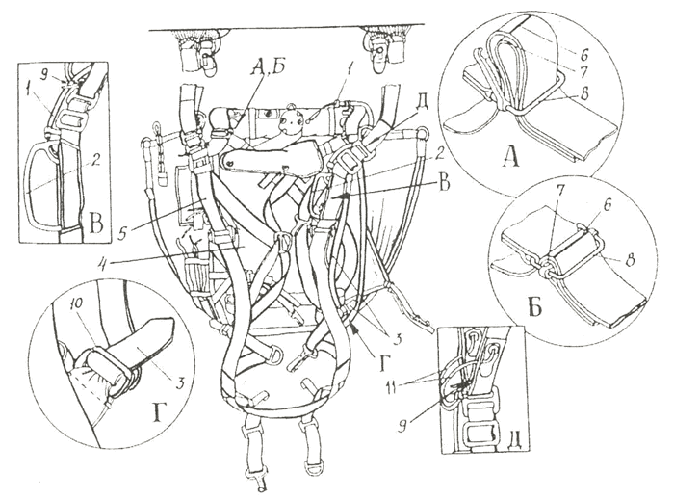

Рис. 3. Монтаж звена ручного раскрытия, подсоединение к наспинно-плечевым обхватам пряжек с зубцами, монтаж регулирующих лент и укладка шариков в кармашки:
1 — шланг гибкий; 2 — звено ручного раскрытия; 3 — лента регулирующая; 4 — ранец; 5 — система подвесная; 6 — метка; 7 — петля на наспинно-плечевом обхвате; 8 — пряжка с зубцами; 9 — шнур-блокировка; 10 — пряжка для монтажа регулирующих лент; 11 — стренга управления с шариками; Вид Д — шланг гибкий условно не показан

Осуществить монтаж звена правой пары свободных концов к изогнутой пряжке главного обхвата подвесной системы и монтаж расчековочного устройства, для чего:

• присоединить правую пару свободных концов (если она отсоединялась) к подвесной системе следующим образом:
  • пропустить петлю звена, смонтированного на изогнутой пряжке правой пары свободных концов, в верхнее окно с внутренней стороны изогнутой пряжки, расположенной на правой стороне главного обхвата (рис.4, А);
  • подтянуть с помощью петли звена изогнутую пряжку, расположенную на правой стороне главного обхвата, к изогнутой пряжке правой пары свободных концов (рис.4, Б);
  • пропустить петлю звена в нижнее окно с внешней стороны изогнутой пряжки правой пары свободных концов (рис.4, В);
  • пропустить петлю звена еще раз в верхнее окно с внутренней стороны изогнутой пряжки, расположенной на правой стороне главного обхвата (рис.4, Г), а затем — в нижнее окно изогнутой пряжки правой пары свободных концов, а затем — в нижнее окно изогнутой пряжки, расположенной на правой стороне главного обхвата, причем петля звена должна выйти с наружной стороны главного обхвата таким образом, чтобы была видна метка (рис.4, Д).
• зачековать шпилькой-чекой расчековочного устройства петлю звена на уровне метки и надеть парашютную соту на конец шпильки-чеки (рис.4, Е);
• закрепить расчековочное устройство с помощью текстильной застежки (рис.4, Ж).

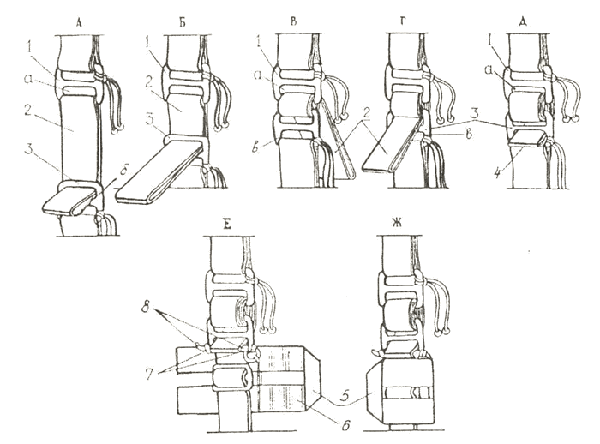

Рис.4. Соединение правой пары свободных концов с подвесной системой:
1 — пряжка изогнутая правой пары свободных концов; 2 — петля звена; 3 — пряжка изогнутая главного обхвата; 4 — метка; 5 — устройство расчековочное; 6 — застежка текстильная; 7 — сота парашютная съемная; 8 — шпилька-чека; а — нижнее окно изогнутой пряжки правой пары свободных концов; б — верхнее окно изогнутой пряжки главного обхвата; в — нижнее окно изогнутой пряжки главного обхвата

При контроле первого этапа проверить:

• подсоединение к наспинно-плечевым обхватам пряжек с зубцами (рис.3, Б);
• наличие звена ручного раскрытия в кармане и троса в шланге (рис.3, В);
• соединение регулирующих лент с пряжками (рис.3, Г);
• наличие шариков в кармашках (рис.3, Д);
• наличие шнуров-блокировок, если десантная система применяется без переката свободных концов;
• отсутствие шнуров-блокировок, если десантная система применяется с перекатом свободных концов;
• соединение правой пары свободных концов с подвесной системой (рис.4, Г, Д);
• узел соединения уздечек купола основного парашюта и его камеры с петлей звена стабилизирующего парашюта (рис.5) и наличие закрепки на петле звена.

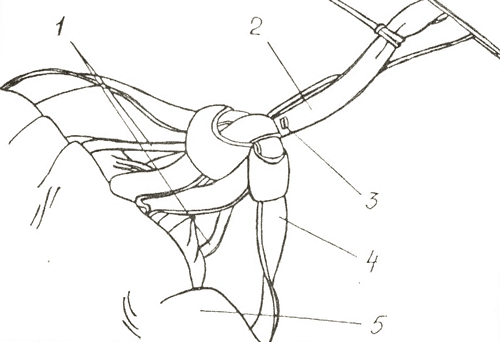

Рис.5. Узел соединения уздечек купола основного парашюта и его камеры с петлей звена стабилизирующего парашюта (узел для наглядности показан незатянутым):
1 — уздечка купола; 2 — петля звена стабилизирующего парашюта; 3 — закрепка; 4 — уздечка камеры; 5 — камера
